一、概述

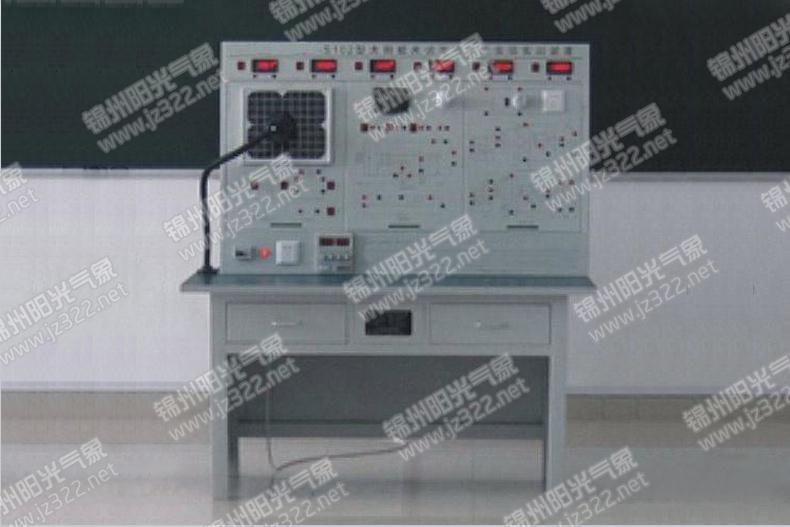

YG-JXST33型 太陽能光伏發電系統實訓裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
二、主要技術指標及規格
1.太陽能電池組具體參數如下：
a.峰值功率：30W
b.最大功率電壓：17.5V
c.最大功率電流：1.95A
d.開路電壓：22V
e.短路電流：2.2A
f.安裝尺寸：622*550*18mm
2.太陽能控制器具體功能如下：
a.使用單片機和專用軟件，實現智能控制，自動識別24V系統。
b.采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
c.多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
d.具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。具有直流輸出或0.5Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。
e.浮充電溫度補償功能。
f.使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池，具有如下特點：
a.自放電率低。
b.使用壽命長。
c.深放電能力強。
e.充電效率高、工作溫度范圍寬。
4.離網逆變器：正弦波逆變器，具體功能參數如下：
a.純正弦波輸出(失真率<4%)。
b.輸入輸出完全隔離設計。
c.能快速并行啟動電容、電感負載。
d.三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形。
e.負載控制風扇冷卻。
f.過壓/欠壓/短路/過載/超溫保護。
5．負載：直流負載包括：LED燈，風機等；
交流負載包括：節能燈和交流電機等。
6.并網逆變器：并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
三、實驗項目
實驗一 太陽能光伏板能量轉換實驗；
實驗二 環境對光伏轉換影響實驗；
實驗三 太陽能電池光伏系統直接負載特性實驗；
實驗四 太陽能控制器工作原理實驗；
實驗五 接反保護實驗；
實驗六 太陽能控制器對蓄電池的過充保護實驗；
實驗七 太陽能控制器對蓄電池的過放保護實驗；
實驗八 夜間防反充實驗；
實驗九 離網型逆變器工作原理實驗；
實驗十 獨立光伏發電實驗；
實驗十一 并網型逆變器工作原理實驗；
實驗十二 光伏并網實驗。
四、主要設備清單；
1、太陽能電池板：1臺；
2、離網逆變器：1臺；
3、并網逆變器：1臺；
4、太陽能控制器：1臺；
5、蓄電池：2只；
6、直流負載（led顯示與風機）：1套；
7、交流負載（交流單相電機與燈泡負載）：1套；
8、數字式交直流電壓電流表：6只；
9、人造光源：1臺；
10、實驗臺：1臺；
11、按鍵，開關模塊：2塊；
12、雙路穩壓電源：1臺。
