物聯網教學儀器
YG-DM3730型觸控交互教學實訓套件

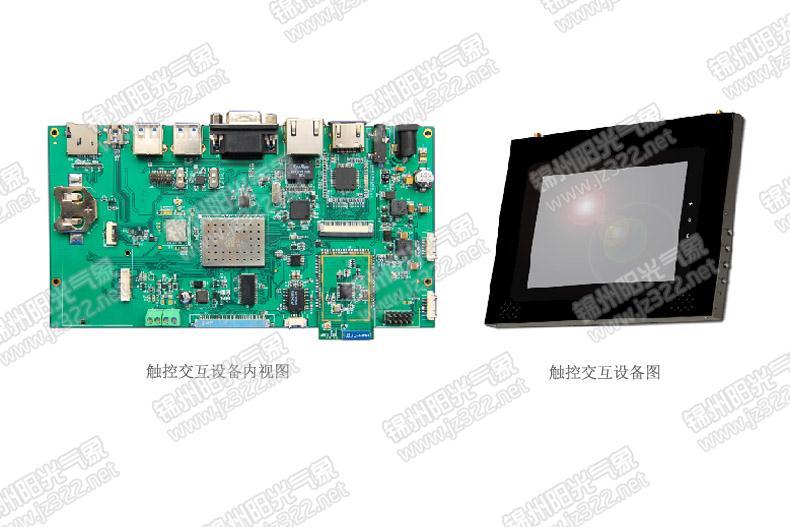

YG-DM3730觸控交互套件既帶有WiFi、Bluetooth、Zigbee、GPRS等多種無線通信方式，又帶有網絡、串口、USB口的多種有線通信方式的觸控交互平臺。可作為網絡廣告機、壁掛式終端控制器、物聯網網關等使用。該套件適合支持Android開發、Win CE開發、嵌入式系統原理及應用、移動通信網絡技術等課程的教學實訓。
一、概述
YG-DM3730觸控交互套件既帶有WiFi、Bluetooth、Zigbee、GPRS等多種無線通信方式，又帶有網絡、串口、USB口的多種有線通信方式的觸控交互平臺。可作為網絡廣告機、壁掛式終端控制器、物聯網網關等使用。該套件適合支持Android開發、Win CE開發、嵌入式系統原理及應用、移動通信網絡技術等課程的教學實訓。
二、系統組成

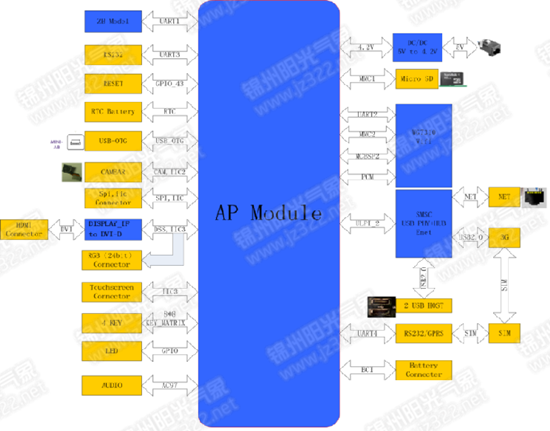

DM3730 AP Module框圖

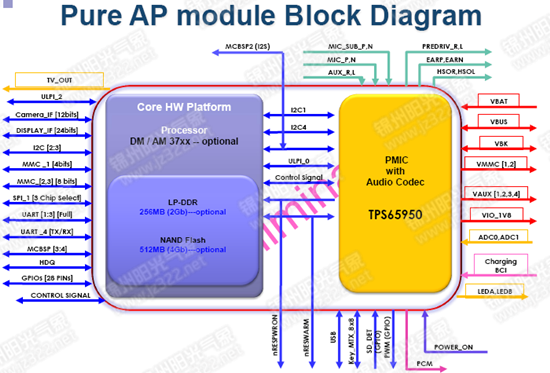

系統的組成結構
三、硬件規格
| CPU | DM3730 Cortex A8 up to 1GHz |
|---|---|
| TMS320C64 DSP up to 800MHz | 4運放 |
| DDR | 512MB |
| FLASH | 512MB |
| 以太網 | 100M Ethernet controller |
| RTC | 獨立RTC |
| BUFFER | 具有總線緩沖器，便于隔離更換 |
| SD card | TF卡接口 |
| WIFI/BT | 無線網卡和藍牙（WG7310） |
| USB HOST | 4 個USB高速接口，支持USB鼠標、鍵盤、U盤、攝像頭、（預留一路用于3G擴展），用戶可用2路 |
| USB OTG | 1個mini USB-AB接口 |
| RS232接口 | 4路RS232，調試串口一路，擴展藍牙一路，擴展Zigbee，用戶可用一路或GPRS（RS232） |
| GPRS | GPRS |
| SPI擴展接口 | 一路SPI擴展接口 |
| I2C擴展接口 | 一路I2C擴展接口 |
| 液晶屏 | 9.7寸 TFT LCD，分辨率：1024*786 |
| DVI | DVI接口 |
| 攝像頭接口 | 一路高品質攝像頭接口（OV3640 300萬像素）每秒15幀以上 |
| 音頻 | AC97標準音頻，兩個2W擴音器 |
| 觸摸屏 | 9.7寸電容式觸摸屏 |
| LED指示燈 | 3個工作狀態指示燈 |
| 按鍵 | 4個功能按鍵，分別為休眠喚醒、復位、增加音量、減小音量 |
| 電源 | 5V/3A供電 |
四、系統性能指標
| 系統電源 | 電源輸入：5V/3A 內部DC/DC變換 |
|---|---|
| 系統RTC | RTC采用電池及系統電源雙供電，當系統上電時采用系統供電順帶給電池充電，系統斷電時采用電池供電。 |
| USB接口 | USB HOST由核心板產生一個差分對信號，在底板上用USB2.0_HUB芯片把一個USB HOST接口擴展成4個，可以同時接鼠標鍵盤U盤，2個用USB-A接頭接到外部，2個在板內使用，擴展3G或者串口，USB-OTG使用mini-USB-AB頭連接到外部。 |
| 網絡接口 | 網絡接口用USB轉NET芯片擴展，再加上帶網絡變壓器的RJ-45，實現網絡功能。 |
| 串口 | 3730芯片自帶4個串口，分別用于調試、擴展Zigbee模塊、擴展藍牙模塊、用戶使用或者GPRS擴展2選一。 |
| LCD | 9.7寸 TFT LCD，分辨率：1024*786。 |
| DVI | DVI基于LCD信號用TFP410芯片擴展，接口為HDMI，接DVI顯示器需要用HDMI轉DVI線進行轉接。 |
| 觸摸屏 | 用IIC擴展電容式觸摸屏。 |
| 音頻接口 | 通過TI TPS65930擴展。 |
| 按鍵 | TI TPS65950帶有8*8鍵盤掃描功能，擴展4個按鍵。 |
| TF卡接口 | 用MMC總線進行擴展，符合TF規范。 |
| WIFI+BT | 用MMC2的SDIO模式擴展WIFI，用UART2擴展BT。 |
| 攝像頭模塊 | 采用OV3640 模塊，300萬像素。 |
