新能源實驗室New Energy Equipment
一、系統概述

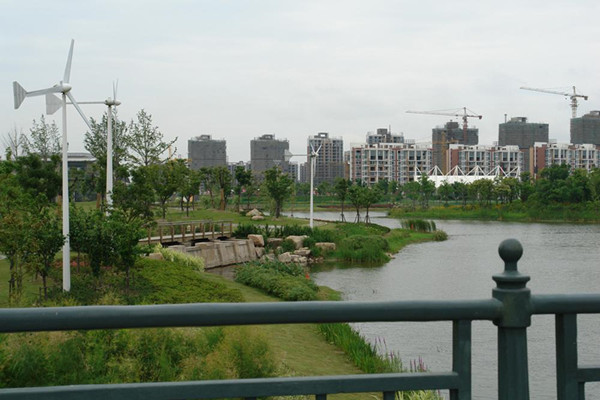

風力發電站機組適用于無電或缺電并具有一定風力資源的農村、牧區，山區，及海島等地區，也是野外作業的最理想的發電設備，是電燈、電視等家用電器的理想電源。利 用風力發電系統會提高缺電地區的生產、生活質量。
風力發電站機組，采用低風速型設計方案，調速裝置采用偏側式或上仰式，葉片采用高效氣動方案。整機設計合理，運行平穩。具有風能利用率高、啟動風速低，工作風速寬、抗大風能力強等特點?？梢詾殡姛簟Ⅻc視、冰箱及電動工具等提供穩定的電源。
二、技術參數
| 發電機形式 | 三項永磁同步 | 最大輸出功率（W） | 1500 |
|---|---|---|---|
| 額定功率（W） | 1000 | 逆變后工作電壓（V） | 220 |
| 額定電壓（V） | 56 | 工作風速 (m/s) | 3-20 |
| 起動風速（m/s) | 3 | 限速方式 | 偏側式 |
| 額定轉數（r/min) | 300 | 風葉回轉直徑（m） | 3.2 |
| 葉片數 | 3 | 塔架高度（m） | 8 |
| 塔架形式（mm） | 89 | 機組重量（kg） | 150 |
| 電機重量（kg） | 25 | 包裝后重量(kg) | 160 |
FD-1000型風力發電機適合用電器功率的和在1000瓦以內，例如電視，電腦，洗衣機，電熱毯，電燈等阻性負載，感性負載如水泵功率需乘以三。
三、產品特點
公司生產的離網型永磁風力發電機組，定子采用特殊磁路設計，有效降低發電機的阻轉矩，轉子使用高磁釹鐵硼材料，使風機效率優于同類產品。
葉片外型采用專利技術曲線設計，具有良好的氣動性能，材料采用優質玻璃鋼，具有起動早，抗大風能力強、效率高能特點， 逆變器采用芯片控制，脈寬調制，穩壓輸出，有全自動保護功能，風力發電機整機配置優良，性能可靠，堅固耐用，美觀大方，是缺點和無電地區的首選機型。 包括風力發電機和逆變控制電源和蓄電池組。

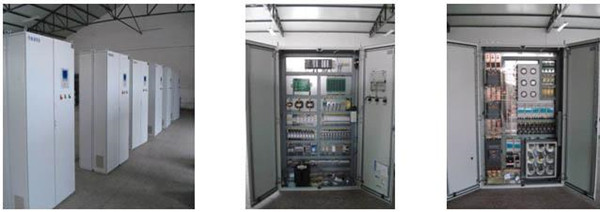

四、失速型風力發電機組控制系統
1、功能特點
→ 外型美觀，結構緊湊，功能齊全，可靠性好；
→集散控制系統設計，便于檢修和維護；
→基于西門子PLC的模塊化結構，利于功能擴展；
→中文操作界面，運行參數可以靈活設置；
→完善的防雷保護設計；
→獨立于CPU的安全鏈路設計，可靠、有效的保護風電機組；
→電流閉環軟并網控制、并網沖擊較??；
→分級無功補償，功率因數較高；
→完善的電網故障檢測和后備電源設計，有效降低系統沖擊；
→完善的維護檢修設計更加適合中國風電場；
2、技術指標
| 適配機組功率(kW) | 600 | 750 | 850 | 1000 |
|---|---|---|---|---|
| 額定電壓(V) | 690±10% | |||
| 電網頻率 (Hz) | 50±2% | |||
| 功率因數 | ≥0.98(額定功率) | |||
| 控制單元 | 西門子S7-300可編程邏輯控制器 | |||
| 并網控制 | 軟切入/可控硅 | |||
| 低溫防護措施 | 溫控器+加熱器 | |||
| 電磁屏蔽措施 | 接地，濾波，隔離 | |||
| 防雷保護 | 主動能量控制技術 三級保護 | |||
| 故障診斷能力 | 在線診斷 | |||
| 冷卻方式 | 風冷 | |||
| 防護等級 | IP54 | |||
| 工作溫度（℃） | -20~+50（常溫型） -30~+50（低溫型） |
|||
| 海拔高度（m） | ≦1000（1000米以上降低容量使用 | |||
| 外形尺寸（深/寬/高 mm） | 塔底柜：1200*400*2000，背靠背2柜； 機艙柜：600*300*600，1柜 |
|||
五、 變速恒頻風力發電機組控制系統
1、功能特點
→ 適合多種機型(雙饋、直驅、半直驅)
→ 模塊化，結構緊湊，可靠性好，可靈活擴展
→ 操作界面友好，運行參數可以靈活設置
→ 變速運行控制實現最大風能捕獲
→ 變速變槳距協調控制，實現風電機組柔性控制
→ 完備的通信接口設計(MPI, Profibus, Profinet, Ethernet)
→ 完善的狀態監控和冗余設計，有效保護機組安全
→ 遠程控制功能
→ 完善的維護檢修設計更加適合中國風電場
2、技術指標
| 適配機組功率（kW） | 850 | 1000 | 1500 | 2000 | |
|---|---|---|---|---|---|
| 額定電壓(V) | 690±10% | ||||
| 電網頻率 (Hz) | 50±2% | ||||
| 中心控制器 | 西門子S7-300可編程邏輯控制器 | ||||
| 控制方式 | ＰＩ調節＋優化控制 | ||||
| 遠程控制接口 | |||||
| 人機界面 HMI | 帶鍵盤觸摸液晶顯視屏，中文界面 | ||||
| 低溫防護措施 | 溫控器+加熱器 | ||||
| 防雷保護 | 主動能量控制技術 三級保護 | ||||
| 冷卻方式 | 風冷 | ||||
| 防護等級 | IP54 | ||||
| 絕緣隔離 | 有 | ||||
| 工作溫度（℃） | -20~+50（常溫型） -30~+50（低溫型） |
||||
| 海拔高度（m） | ≦1000（1000米以上降低容量使用) | ||||
