新能源實驗室New Energy Equipment
風力能源做為新能源的重要分支之一，近些年一直被國際社會列為重點開發能源，有著不容忽視的利用價值。風力能源是可再生能源(即在同一地點相距6～8倍風輪高度的距離后風能又達到原值)，取之不盡，用之不竭。充分利用風能資源，減少常規能源的消耗，符合世界各國能源改革方向，而且風力發電場對比同規模使用燃煤電廠，其實現了固體、氣體零排放，并可節省大量淡水資源，減少對水環境的污染，對保護大氣環境有積極的作用。在沿海及旅游區風力機群也是一道亮麗的風景線，可在一定程度上反映該地區經濟、文化、環境相融洽的程度，通過實物教育增強公眾開發自然資源、保護環境的意識。
一、系統概述
我公司結合多年在新能源行業的研發生產經驗，特別推出了風電系統實驗室，主要可完成風能發電站、風光互補路燈、警示燈、測風站、風能控制器、逆變器等方面的實驗及教學演示功能。主要針對大中專職業院校的實訓教學需求而研制生產，幫助學生理解風能發電系統的原理，學習工程應用技能。
二、運行環境
1.輸入電源：380V±10% 50Hz。
2.容量：<1000VA。
3.占地面積：4m2（單臺）。
4.工作環境：溫度-10℃～40℃；
相對濕度﹤85﹪（25℃）。
三、產品特點及功能
1．系統功能配置完善，模塊化設計，做工精細，以各實驗臺為單元靈活組配。
2．實驗臺實用價值強，所采用的風力發電機、智能控制器、蓄電池、警示燈均與現場應用中一樣，可使學生深刻理解風能發電站的現場應用。
3．整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對風能發電應用的理解自己動手連接。
4．配備小型風能發電機（1000--2000W可選），采用標準工業用風力發電葉片及相關組件，可置于室內和室外，可配合風向角度調整支架安裝角度。
5．配備風能發電監測站，可完成對環境風向、6層風速、環境溫度、太陽總輻射、降雨、氣壓、電能、蓄電池溫度、充電電流、充電電壓、逆變輸出電流、逆變輸出電壓、工作電流、工作電壓等指標的監測，也可對10W--30KW風能發電站直接測量，功率特性等指標。
5.1采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲正點數據三個月以上(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上，既可與微機同時監測，又可以斷開微機獨立監測。
5.2顯示方式：大屏幕液晶漢字及圖形顯示，一屏顯示多路數據, 液晶尺寸:115*65(mm)
5.3記錄儀具有先進的輕觸薄膜按鍵，操作簡單，實現對各路數據的實時觀測。
5.4標準RS232接口，與管理微機有線連接，實時傳送采集數據。也可通過GPRS/CDMA無線通訊器實現遠程遙測，進行異地監控，保證發電系統的正常運行。
5.5風能發電測試系統管理軟件可在WINDOWS98以上環境即可運行，實時顯示各路數據，每隔10秒更新一次，小時整點數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲格式，EXCEL標準格式，可供其它軟件調用。
實驗臺配備了小型單向式風機，有效模擬自然風力，使得實訓項目隨時都可以進行，從而不需要受天氣變化條件的限制。

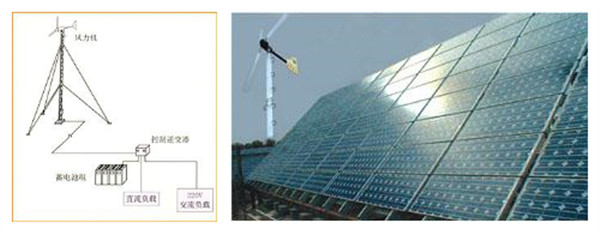

7．提供多種應用實訓：小型風車、風光互補路燈和警示燈等。
8．配備多組高級/專業電工工具箱，可滿足學生創新實驗要求。
四、教學實訓項目
1.風力能源能量轉換； 9.風光互補路燈接線實訓；
2.蓄電池負載特性測試； 10.風光互補路燈應用；
3.環境對風能轉換影響； 11.風能警示燈原理；
4.風能發電系統直接負載實訓； 12.風能警示燈接線實訓；
5.風能控制器的工作原理； 13.風光互補路燈的工作原理；
6.控制器對蓄電池的過充保護； 14.測風站的工作原理；
7.控制器對蓄電池的過放保護； 15.無線測風站組裝接線實訓；
8.風力發電系統電器負載實訓； 16.太陽輻射對風力能源的影響；

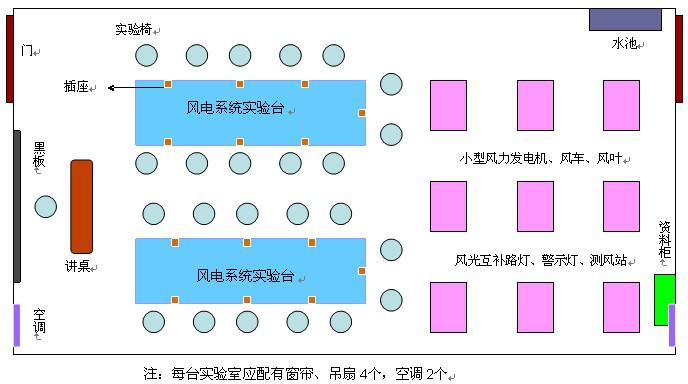

五、風電系統實驗室簡圖
