新能源實驗室New Energy Equipment
太陽能的光熱利用是有效利用太陽輻射的熱能。我國有13億人口，3．5億個家庭，若每日每戶供應60°C熱水100升，全年需6643億度電，幾乎用掉全國年發電量的一半，電費約為4000億元，費用極大。由于市場需求，太陽能熱水器是光熱利用成功的領域。我國在太陽能熱水器的基礎理論研究、工藝材料研究、應用研究、技術標準、制造水平、產品質量等方面，總體處于國際先進水平，多個指標國際領先。我國從事太陽能熱水器生產、銷售和安裝服務的企業有1000多家，熱水器保有量4000多萬平方米，太陽能熱水器產銷量和安裝面積居世界第一。
太陽能光熱利用，除太陽能熱水器外，還有太陽房、太陽灶、太陽能溫室、太陽能干燥系統、太陽能土壤消毒殺茵技術等，這些技術尤其在北方和西部應用較廣，成效顯著。
太陽能熱發電是太陽能熱利用的一個重要方面，這項技術是利用集熱器把太陽輻射熱能集中起來給水加熱產生蒸汽，然后通過汽輪機、發電機來發電。根據集熱方式不同，又分高溫發電和低溫發電。美國、日本、意大利等國在太陽能熱發電方面較領先，我國才剛剛起步。
太陽能光熱實驗室可以全方位地解決建筑內熱水、采暖、空調和照明用能，是理想的實驗室方案，太陽能與建筑（包括高層）一體化研究與實施，是未來太陽能開發利用的重要方向，也是整個太陽能行業做大的根本所在。雖然這方面現在還沒有實質的進展，但因為有需求，在全世界的努力下，相信不久將會有突破。也是我公司設計、規劃太陽能光熱實驗室的工程重點。

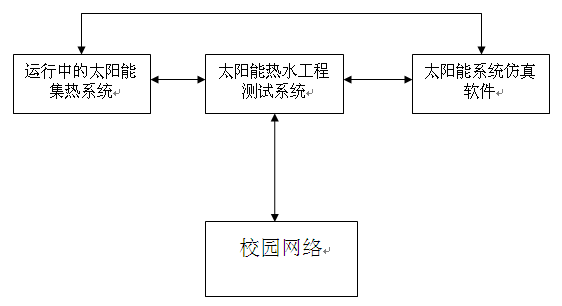

系統組成：
1.TRM-2A型 太陽能熱水系統性能測試儀；
2.TRM-JGZ3型 太陽能熱水工程綜合應用系統；
3.TRM- JGX型 國際太陽能集熱系統設計平臺。

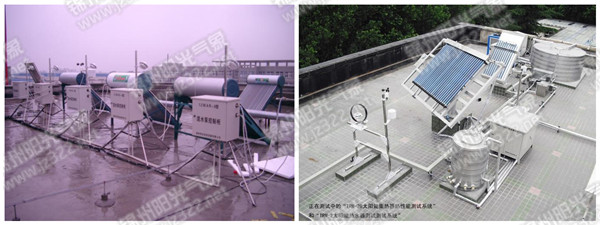

第一部分 太陽能熱水工程測試系統——TRM-2A型太陽能熱水系統性能測試儀
該系統工作于太陽能集熱系統現場，占地面積：小于5平米，全部按照室外防護設計。
太陽能作為未來新能源已經越來越得到人類的重視，隨著太陽能產業的不斷發展，其應用產品不斷增多，針對太陽能產品的檢測及研究顯得十分重要，我單位在具有多年生產太陽能檢測儀器經驗基礎上，特推出TRM-2A型太陽能熱水系統性能測試儀，可滿足廣大太陽能熱水器生產廠，質檢所,檢測中心，科研教學等領域的使用。
（一）【產品測試范圍】
1．家用太陽能熱水器
2．太陽能熱水工程
（二）【產品運行環境】
1、環境溫度 -40℃～80℃
2、相對濕度 0～100%RH
3、適用電源 220V（±10%），50Hz(±2%),或無電源地區（內配充電電池DC12V）
（三）【TRM—2A型太陽熱水系統性能測試儀特點】
1.標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
2.TRM—2A型太陽熱水系統性能測試儀管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范 ）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。
3.TRM—2A型太陽熱水系統性能測試儀采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
4.外觀尺寸：金屬外殼350×150×300（mm）。
5.數據存儲容量：4000條數據。
6.數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
7.顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
8.系統結構：便攜式結構，所有檢測儀表放入一臺箱內，便于檢測人員現場測試。
第二部分 太陽能熱水工程應用系統——okokTRM-JGZ3型 太陽能熱水工程綜合應用系統
本試驗室采暖采用太陽能熱水器和地暖相結合方式：
在現代化世紀的今天，能源利用和環保有機的結合起來，也是世界未來的發展的必然趨勢，現代化的能源必然取代傳統的能源。
太陽能試驗室把冬季取暖與太陽能熱水系統有機的結合起來加以控制和利用，地面輻射采暖取代古老的散熱器及輕質散熱器的采暖方式, 加熱均勻且熱量保持持久。
太陽能集熱器采集太陽的能量，把冷水逐漸加熱，儲存在保溫水箱內，待需要取暖時開啟加以利用，把水箱內儲存的熱能通過地暖管路內熱水的循環對室內空間進行釋放熱能，將室內的冷空氣加熱，來提高室內空間的環境溫度。滿足需要。太陽能采暖系統由太陽能集熱器（平板太陽能集熱器、真空管太陽能集熱器、U型管太陽能集熱器、熱管太陽能集熱器）、水箱、連接管道、控制系統等輔材構成。將分散的太陽能通過集熱器，把太陽能轉換成熱水，將熱水儲存在水箱內，然后通過熱水輸送到地暖管路，提供建筑供熱的需求。
其主要有以下五大模塊組成：
1、太陽能集熱板集熱系統生產熱水；
2、太陽能控制器、水箱系統控制；
3、輔助加熱系統 供熱補充；
4、蓄熱模塊；
5、地暖系統：高密度的地暖充分換熱，一部分向室內供暖，一部分儲存在恒溫蓄熱模塊之中。

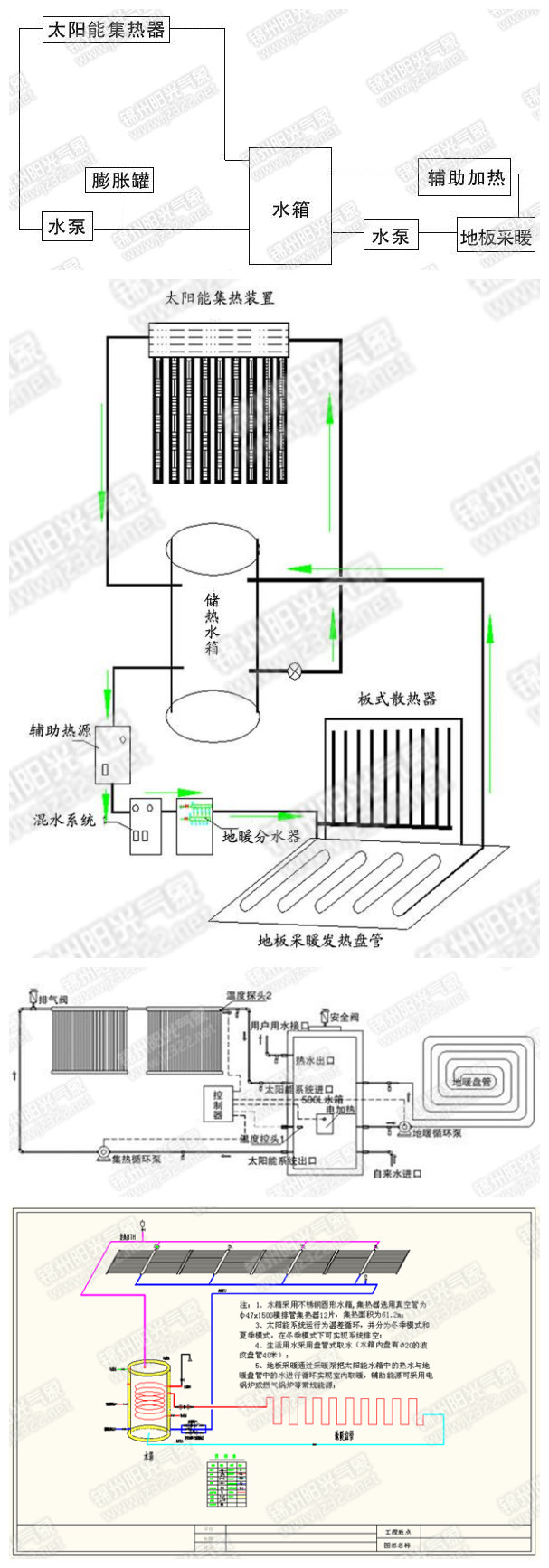

示意圖如下：
下圖地暖模塊示意圖：
節能、熱效應效果顯著：以最小的熱能達到最好的暖房效果，低溫熱水（50℃-60℃）通過地面輻射直熱型方式，節能、加熱均勻且熱量保持持久。
安全性高：太陽能熱水地熱取暖即環保無污染不產生任何有毒氣體，不產生有毒有害物質及電磁波，同時對人身無意外傷害，如燙傷、觸電等危險。

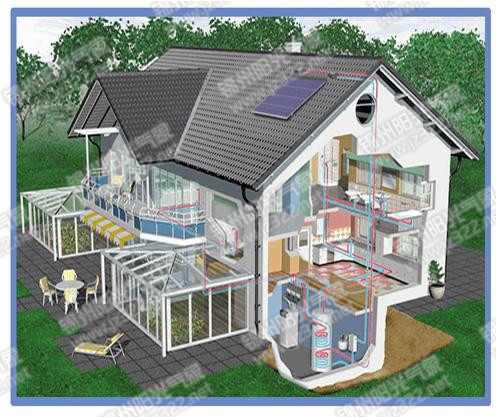

太陽能熱水取暖立體效果圖
第三部分 設計與測評系統——TRM- JGX型國際太陽能集熱系統設計平臺

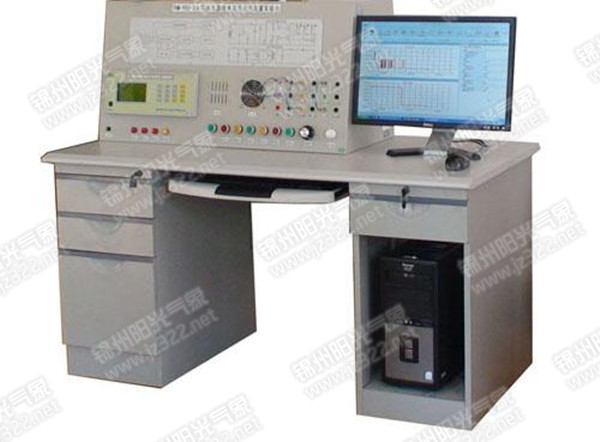

1.太陽能電站檢測試驗臺，采用鋼制結構， 內嵌戴爾微機，Windows XP以上版本操作系統，顯示屏尺寸：19寸全彩液晶屏，工作于太陽能控制室內，微機顯示處理整個太陽能電站的工作數據。分析電站的運行效率,是太陽能電站的控制中心。
2. TRM—2A型太陽熱水系統性能測試儀管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范 ）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。
3. 太陽能系統模擬計算軟件特點
A.擁有880種國際知名品牌光伏電站配件（電纜、組件、逆變器）元器件數據庫；
B．按洲、國家、城市、地圖等劃分的來自全球8000多個氣象站的數據庫，并可計算出給出數據庫目錄外用戶自定義地區的氣象數據；
C.模擬計算過程中，太陽位置每四分鐘更新一次；
D.該軟件完全漢化版，用戶第一年使用中每3個月可免費升級一次，使用該軟件設計電站并升級為會員可無償獲得(國家新能源工程技術研究中心)技術支持;
E. 該軟件可實現電站設計驗收并進行評測，熟練掌握太陽能電站設計軟件可讓我們的學生成為優秀的太陽能電站工程師。
F.該軟件可以根據客戶的要求進行二次開發。實現電站實測數據與仿真軟件相比對的分析功能。滿足教學和科研的要求。
